平衡型波紋管膨脹節詳細介紹
產品簡介：
平衡型波紋管膨脹節、平衡式波紋補償器屬于同一種產品。它包括直管壓力平衡式波紋補償器、曲管壓力平衡式波紋管膨脹節、旁通壓力平衡式波紋補償器以及內外壓力平衡式波紋補償器。平衡型波紋管補償器是利用流體力學的平衡原理在軸向型波紋補償器的基礎上進行設計創新的一種新型管道補償裝置。
平衡型波紋管膨脹節可以消除管道的內壓力對固定支架的作用力，該類型波紋補償器自帶導向，簡化了管網設計的同時，還能方便施工、降低土建造價，提高管道運行安全性。
工作原理：

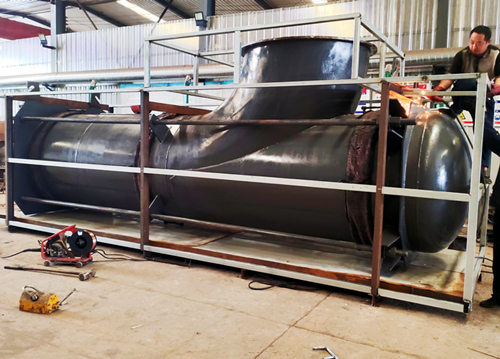

平衡型波紋管膨脹節的結構是由工作波紋管、平衡波紋管、接管、端板及平衡拉桿組成，管道在使用過程中會產生比較大的內壓推力，一般不直接與設備相連接需要通過一些泄壓手段才能相連。管道在正常運行時，由于受熱，波紋管被壓縮產生對固定支架的一個推理，但同時由于波紋管受壓產生的彈性力與介質內壓產生的推理大小相等，方向相反，因此固定支架上沒有一點推力。故而平衡式波紋補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型波紋管膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。
安裝壓力平衡式波紋補償器的好處：
1.
安裝此款補償器后可以減小對管道固定支架的推力作用，或者可以使管道固定支架做到蕞小，從而大幅度的降低工程造價。
2.
平衡式波紋補償器從自身結構上解決了管道的導向問題，從而達到設計管網時不必在其另一側再設導向支架，既簡化了管網設計又便于補償器的施工安裝。
3.
由于自身結構的優化，波紋管在變形拉伸的同時其他平衡波紋進行壓縮位移。提高了波紋管的耐壓性，延長了波紋管使用壽命。
4.
壓力平衡型波紋管膨脹節的工作波紋管內部不存在工作介質，所以不可能有積水問題。另外由于套管的存在，當官網停止運行時，管內剩余介質只有沉積在套管中，由于套管下部設有出水口，打開此口介質則會排出。
5.
目前熱力架空管線中，為了減小對固定支架的推力，需要同時設置
3
段波紋補償器，而平衡型波紋管膨脹節只有
2
段波紋管便能解決，因此它是一種較為理想的熱力管道補償器，具有很高的社會效益和經濟效益。
