設計、計算雙向波紋補償器的補償量

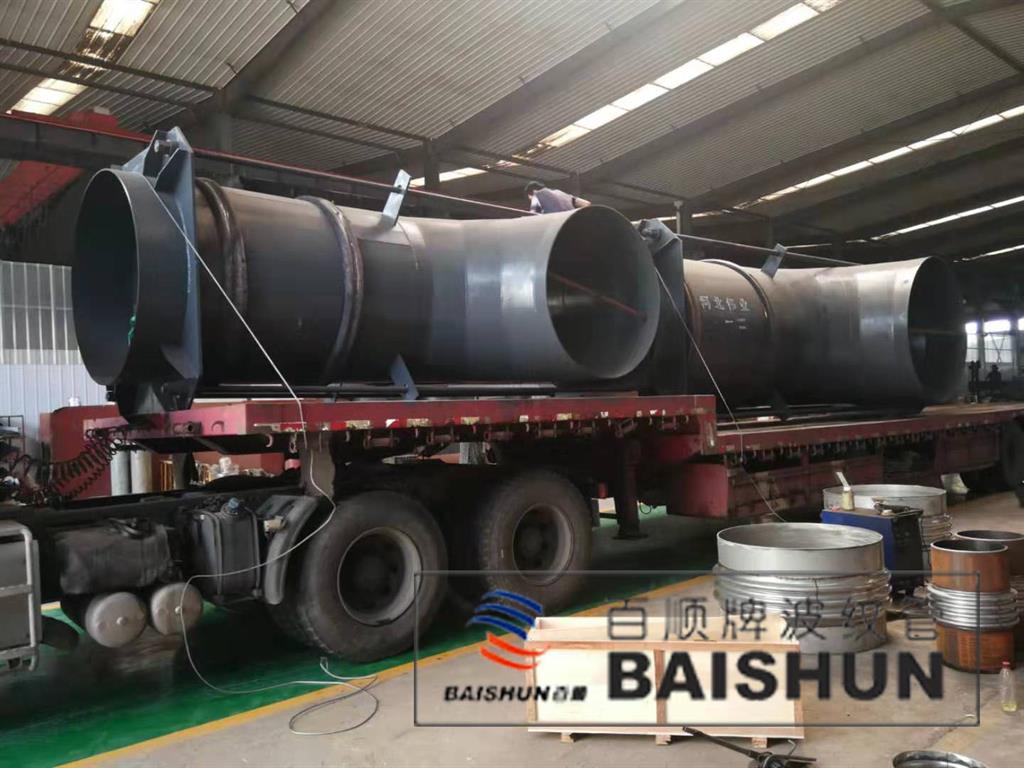

雙向補償器一般包括雙向波紋補償器和雙向套筒補償器，屬于一類復合型的金屬補償器，主要用來吸收管道的軸向位移。雙向波紋補償器不論介質從波紋補償器哪端流入，均達到雙向補償?shù)淖饔茫龃罅搜a償器的補償量，使變形應力和管道中流體的阻力相應限度的減少。雙向波紋補償器使用壽命大，疲勞壽命與管道相當。





波紋補償器的補償量計算方法：

補償量的計算公式：

補償量計算公式：X=a*L*△T

x為管道膨脹量

a為線膨脹系數，取0.0133mm/m

L補償管線(所需補償管道固定支座間的距離)長度

△T為溫差(介質溫度-安裝時環境溫度)

在這里主要指的是管道彈性元件的伸縮范圍。是指伸縮裝置拉伸、壓縮的總和。并以負號(-)表示拉伸，以正號(+)表示壓縮。

補償量的正確設計、計算對于管道的保護起到關鍵的作用，足夠的補償量是可以讓波紋補償器通過自身的壓縮和拉伸來實現管道位移的補償。大家都清楚，正常的波紋補償器一般是8個波紋，而大口徑的通常是4-6個波紋。例如通用型波紋補償器DN300以下的口徑多數采用8波，那么此臺不銹鋼波紋補償器的補償量是80mm，如果是6波那么此臺波紋補償器的補償量是60mm，補償器的口徑大小不同，單波的補償量也不同，口徑越大，單波補償量則越大。

當然根據實際工況需要的補償量是不一樣的，可以通過對波紋波數的增減來實現所需要的補償量，從而確保管道的正常運行。河北偉業波紋管公司可以根據客戶提供工況情況，管線長度，溫差等各種參數，我們可以計算整條管線所需要的補償量，從而根據總補償量計算出需要安裝補償器的具體臺數，大家若有此方面的需要，可隨時致電偉業波紋管公司。
